Motorline MCONNECT BRIDGE – WLAN-Modul für Schranken und Torantriebe

Beschreibung

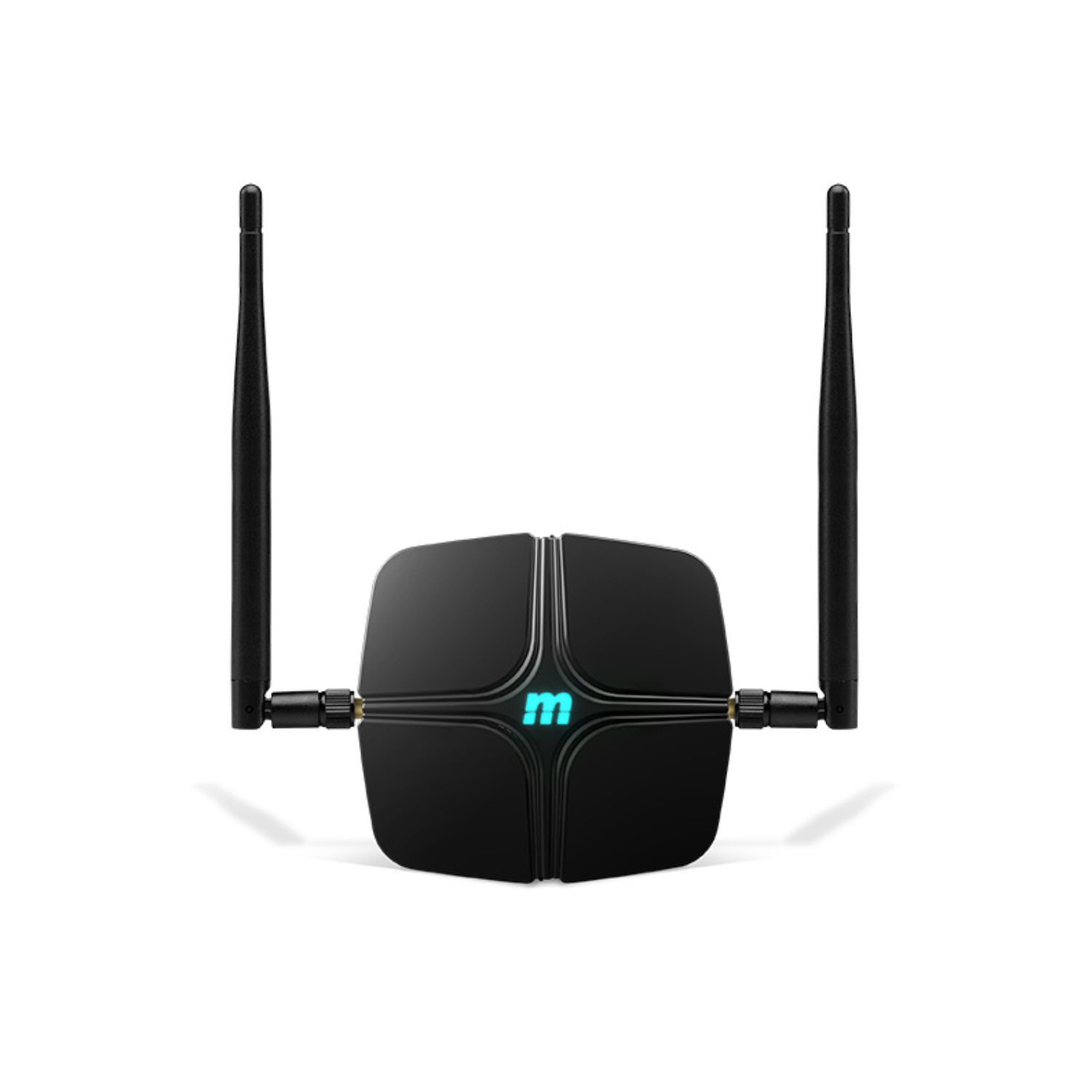

MCONNECT BRIDGE – WLAN-Modul für Torantriebe und Schranken

Die MCONNECT BRIDGE von Motorline ist ein kompaktes WLAN-Modul, das Torantriebe, Schranken und weitere Automatisierungen per Smartphone-App steuerbar macht. Das Modul wird am Montageort mit dem vorhandenen WLAN (2,4 GHz) verbunden und kommuniziert über die kostenlose MCONNECT App. Die Steuerung funktioniert per Smartphone, Tablet, PC oder über Sprachassistenten – auch aus der Ferne.

Die Bridge arbeitet nativ mit allen Motorline-Steuerungen per 433-MHz-Funk zusammen. Antriebe anderer Hersteller wie King Gates, Tau, Life, Roger oder Came lassen sich über den integrierten Relaisausgang direkt am Tastereingang anschließen. Zusätzliche Geräte sind dafür nicht erforderlich.

Kompatibilität

Motorline Schranken und Antriebe (nativ kompatibel)

Die MCONNECT BRIDGE kommuniziert per Funk direkt mit allen Motorline-Steuerungen – ohne zusätzlichen Empfänger und ohne Kabelverbindung zum Antrieb. Rolling Code und Fixed Code werden unterstützt. Im Shop verfügbare Motorline-Schranken mit nativer MCONNECT-Unterstützung:

• Torprofi Speed Schranke (2,4–6 m)
• Schranke mit Gelenkschrankenbaum (5–6 m)
• Motorline Z8 Schranke (5,5–8 m)
• Schranke mit Hängegitter (5–6 m)

Andere Hersteller – universell über Relaisausgang

Die MCONNECT BRIDGE besitzt einen potentialfreien Relaisausgang (COM / NO / NC). Dieser wird per 2-Draht-Leitung direkt an den Tastereingang der vorhandenen Steuerung angeschlossen. Das funktioniert herstellerunabhängig mit King Gates, Tau, Life, Roger, Came, Sommer und jedem anderen Antrieb, der über einen Tastereingang verfügt. Ein zusätzlicher Empfänger ist bei dieser Variante nicht erforderlich.

Für kabellose Anbindung an Fremdmarken-Antriebe ist optional der Motorline-Funkempfänger MR-5 erhältlich. Die Bridge sendet dann per 433-MHz-Funk an den MR-5, der am Tastereingang des Antriebs angeschlossen wird. Funkreichweite im Freifeld: ca. 100 m. Der MR-5 kann bei einer Schranken- oder Antriebsbestellung mitbestellt werden – sprechen Sie uns an.

Sie nutzen einen King-Gates-Antrieb mit KING-BUS-Anschluss? Dann ist das WI-CLAVIS WLAN-Modul die passende Alternative – speziell für King-Gates-Systeme entwickelt.

Funktionen

Fernsteuerung per MCONNECT App

Die MCONNECT App ist kostenlos für iOS, Android und Huawei AppGallery verfügbar. Zusätzlich gibt es eine Desktop-Version unter mconnect.motorline.pt für die Verwaltung am PC. In der kostenlosen Version (FREE) sind 5 Benutzer und bis zu 12 Geräte enthalten. Wer mehr benötigt, kann auf kostenpflichtige Tarife mit bis zu 300 Benutzern und 144 Geräten erweitern.

Über die App lassen sich Routinen konfigurieren – beispielsweise: Tor öffnen um 7:00 Uhr, Schranke schließen um 22:00 Uhr. Szenarien fassen mehrere Aktionen zusammen und können per Tipp oder Sprachbefehl ausgelöst werden.

Torstatus in Echtzeit prüfen

Über den Magnetkontakt-Anschluss (Eingang IN+ / IN−) zeigt die App den aktuellen Status: Tor offen oder geschlossen. Der Magnetkontakt ist nicht im Lieferumfang enthalten und wird separat am Tor montiert. Besonders bei Schrankenanlagen und Garagentoren ist diese Funktion relevant, weil der Status auch aus der Ferne geprüft werden kann.

Sprachsteuerung und Android Auto

Die MCONNECT BRIDGE ist mit Amazon Alexa und Google Assistant kompatibel. Die Steuerung erfolgt über Szenarien, die in der App angelegt werden. Ein angelegtes Szenario – z. B. „Tor öffnen“ – wird dann per Sprachbefehl ausgelöst.

Seit 2024 unterstützt die App auch Android Auto. Tor oder Schranke lassen sich damit direkt über das Fahrzeugdisplay steuern, ohne das Smartphone in die Hand nehmen zu müssen.

Technische Daten

• Hersteller: Motorline (Portugal)
• Stromversorgung: 12/24V AC/DC oder Micro-USB
• Maximale Schaltleistung Relais: 30V DC / 1A
• Relaisausgang: 1× potentialfrei (NO / COM / NC)
• Digitaler Eingang: 1× Sensoranschluss (12/24V DC)
• WLAN: 2,4 GHz, IEEE 802.11 B/G/N
• WLAN-Reichweite: ca. 50 m (Freifeld)
• Funk (RF): 433 MHz, +10 dBm
• Funkreichweite: ca. 100 m (Freifeld)
• Bluetooth: BLE 5.0
• Abmessungen: 85 × 75 × 31 mm
• App: MCONNECT (iOS, Android, Huawei, Desktop)
• Sprachassistenten: Amazon Alexa, Google Assistant
• Android Auto: ja
• Max. Geräte per Funk: 15 (je bis zu 4 Tasten)
• Max. Geräte per App: bis zu 60 (tarifabhängig)
• CE-Zertifizierung: Richtlinie 2014/53/EU

Einrichtung in 5 Schritten

Die Ersteinrichtung dauert wenige Minuten. Im Handbuch (PDF) und im Installationsvideo auf dieser Seite finden Sie eine ausführliche Schritt-für-Schritt-Anleitung.

1. Antennen anschließen: WF (WLAN) und RF (Funkfrequenz) an die vorgesehenen Anschlüsse stecken.
2. Bridge montieren: Mit der mitgelieferten Schablone an der Wand befestigen. Montageort dort wählen, wo WLAN-Empfang (2,4 GHz) gewährleistet ist.
3. Stromversorgung herstellen: Über 12/24V AC/DC von der Steuerung oder per Micro-USB.
4. MCONNECT App öffnen und Modul hinzufügen: QR-Code auf der Verpackung scannen oder „Gerät in der Nähe suchen“ wählen. WLAN-Zugangsdaten eingeben.
5. Antriebe einlernen: In der App den gewünschten Befehl drücken, am Antrieb den Programmiermodus aktivieren – fertig.
