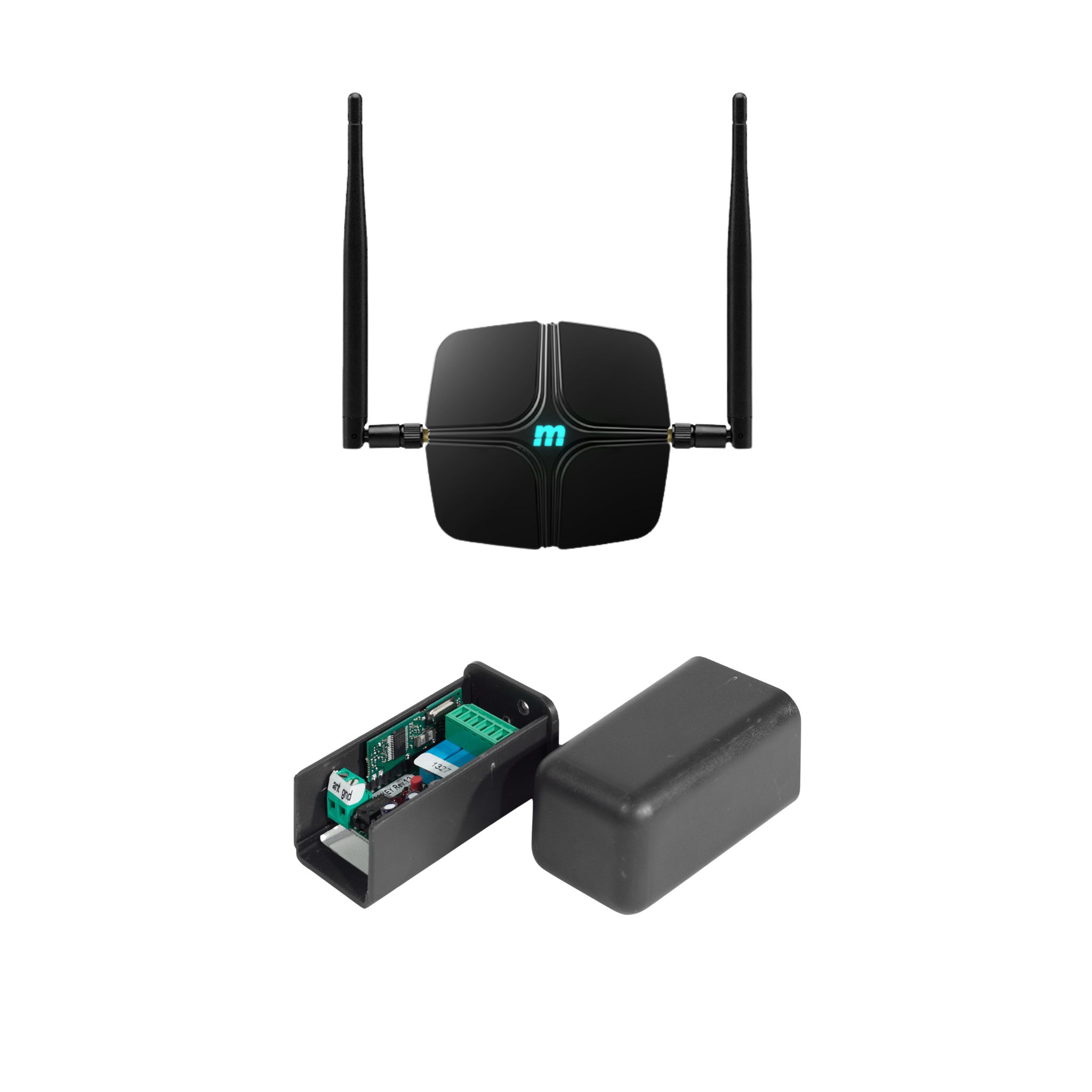

Smart-Control Set: Funkempfänger MR5 + WLAN-Modul MCONNECT

Beschreibung

Smarte Nachrüstung für Schranken & Tore

Mit diesem Set binden Sie Ihren Antrieb in das WLAN ein und behalten zugleich eine leistungsfähige lokale Funkbedienung. Die MCONNECT BRIDGE ermöglicht App-Steuerung, Automationen (z. B. Tor 09:00 Uhr öffnen/17:00 Uhr schließen), Gerätestatus-Abfrage per Eingang sowie einen potentialfreien Relaisausgang – ideal für vorhandene Steuerungen. Der MR5 Funkempfänger erweitert die Bedienung um zwei separat konfigurierbare Relaiskanäle (Impuls/Dauer/Timer) und lernt bis zu 500 Handsender-Codes – kompatibel mit Rolling- und Fixed-Code.

Installation & Praxis

Die Bridge wird per 12/24 V AC/DC oder Micro-USB versorgt und funkt im 433 MHz-Band; die RF-Kommunikation zur Anlage reicht im Freifeld bis 100 m, WLAN bis 50 m. Bitte montieren Sie die Antenne frei; die beiliegende Bohrschablone erleichtert die Befestigung. Den MR5 versorgen Sie mit 12/24 V AC/DC; beachten Sie einen Mindestabstand von ≥ 5 m zu weiteren Empfängern und programmieren Sie Handsender bequem lokal oder per „Programmierung auf Distanz“.

Technische Details

MCONNECT BRIDGE

• Versorgung: 12/24 V AC/DC oder Micro-USB
• RF: 433 MHz (TX +10 dBm); Reichweite RF: bis 100 m (Freifeld)
• WLAN/BLE: 2,4 GHz 802.11 b/g/n; BLE 5.0 (TX 20 dBm); WLAN-Reichweite: bis 50 m (Freifeld)
• I/O: 1× potentialfreier Relaisausgang (30 V DC/1 A), 1× Status-Eingang 12/24 V DC
• App-Features: Geräte/Routinen, Status, Reset-Taste, LED-Status

MR5 Funkempfänger (2-Kanal)

• Frequenz: 433,92 MHz; Speicher: bis 500 Codes
• Versorgung/Leistung: 12/24 V AC/DC, max. 5 W
• Ausgänge: 2× Relais NO, je 30 V DC/1 A
• Betriebsarten: CH1 monostabil; CH2 monostabil/bistabil/Timer bis 120 s
• Umgebung/Abmessungen/Schutz: −25…+55 °C; 53×82×40 mm; IP42
• Reichweite: 50–100 m (Freifeld)
